Válvula globo de alta pressão e temperatura da China para usina de energia forjada em liga de aço ASME B16.34 classe 1500 2500 fabricantes

Válvulas globo para usinas de energia de alta temperatura e pressão

A válvula globo para usinas de energia de alta temperatura e alta pressão é uma válvula especial projetada especificamente para usinas termelétricas e sistemas siderúrgicos e químicos. Ele adota uma estrutura autovedante (quanto maior a pressão, mais confiável é a vedação), e a superfície de vedação entre o disco da válvula e a sede da válvula é reforçada pelo processo de soldagem de liga dura à base de cobalto. É resistente a altas temperaturas (≤ 570 ℃), alta pressão (≤ 32 MPa) e resistente a desgaste e arranhões. Ele consegue o fechamento ou regulação do fluxo de meios (como água e vapor) elevando e abaixando o disco da válvula ao longo da linha central da sede da válvula. Possui conexão de solda, baixa resistência ao fluxo e características de longa vida útil, que atendem a padrões como JB/T3595 e são adequados para controle de tubulações sob condições extremas de trabalho.

Peça um orçamento

Adaptação multifuncional e padronizada
Melhoria da segurança e da confiabilidade
Facilidade de operação e manutenção
Otimização do desempenho de vedação
Projetado para condições de trabalho extremas.

Adaptação multifuncional e padronizada

Adaptação multifuncional e padronizada
01
Adequado para água, vapor e meios fracamente corrosivos, suportando design personalizado para atender a requisitos especiais de condições de trabalho; A produção segue padrões internacionais (como JB/T3595) para garantir a consistência da qualidade do produto e a compatibilidade do sistema.

Melhoria da segurança e da confiabilidade

Melhoria de segurança e confiabilidade
01
O design de assento único elimina o risco de aumento anormal de pressão no meio da câmara média e evita o perigo oculto de ruptura do corpo da válvula;
02
A conexão flange utiliza uma junta composta de alto coeficiente de expansão, que mantém a estania em condições extremas.

Facilidade de operação e manutenção

Conveniência de operação e manutenção
01
Design de baixo torque: A estrutura da haste oculta, combinada com porcas de cobre embutidas, reduz o torque manual de abertura e fechamento em mais de 50%;
02
A estrutura superior suporta manutenção on-line, permitindo a rápida substituição das vedações sem a necessidade de desmontagem das válvulas, reduzindo o tempo de parada;
03
O design modular simplifica os processos de manutenção, otimiza profundamente a caixa de gaxetas e adiciona inibidores de corrosão para aumentar a confiabilidade da vedação.

Otimização do desempenho de vedação

Otimização do desempenho da vedação
01
A combinação do design de vedação elástica bidirecional e da estrutura de vedação em forma de cunha depende da força mecânica para alcançar um ajuste apertado na superfície de vedação, prevenindo efetivamente vazamentos de médio;
02
A estrutura autolimpante guia o fluido para lavar uniformemente a superfície de vedação, evitando o acúmulo de partículas e mantendo a estabilidade de vedação a longo prazo.

Projetado para condições de trabalho extremas.

Design para condições extremas de trabalho
01
Adotando uma estrutura autovedante, quanto maior a pressão, mais confiável será o desempenho da vedação, adequado para altas temperaturas (≤ 570 °C) e alta pressão (≤ 32MPa) ambientes;
02
As superfícies de vedação do disco da válvula e da sede são tratadas com soldagem de revestimento de liga dura à base de cobalto ou tecnologia de soldagem por spray de plasma, melhorando significativamente sua resistência ao desgaste, resistência a altas temperaturas e resistência à abrasão;
03
A haste da válvula passa por tratamento de têmpera e nitretação de superfície para aumentar a resistência à corrosão e a resistência mecânica, prolongando sua vida útil.

Materiais dos Componentes Principais

Nome da peça	Material
corpo da válvula	WCB	A105	WC6	Wc9
válvula_de_disco	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
válvula de sede	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
tampa da válvula	25	WC1	WC6	Wc9
válvula de haste	1Cr17Ni2	1Cr17Ni2	SUH600 20Cr1MoV1A	SUH600 20Cr1MoV1A
support	WCB	WCB	WCB	WCB
support	WCB	WC1	WC6	Wc9
anel de vedação	Aço macio S (grafite flexível reforçado)		S aço macio	S aço macio
filler	Grafite flexível melhorado
porca de haste	45(CuZn25A16Fe3Mn3)

Especificações de Desempenho e Dimensões

Pressão Nominal PN

1500~3500Lb
Concha F

Px1.5
Pressão de vedação

Px1.1
Médio

Água, vapor, óleo
Temperatura (℃)

WCB ≤425、A105 ≤540、WC6 ≤555、WC9 ≤570

J61Y-1500Lb

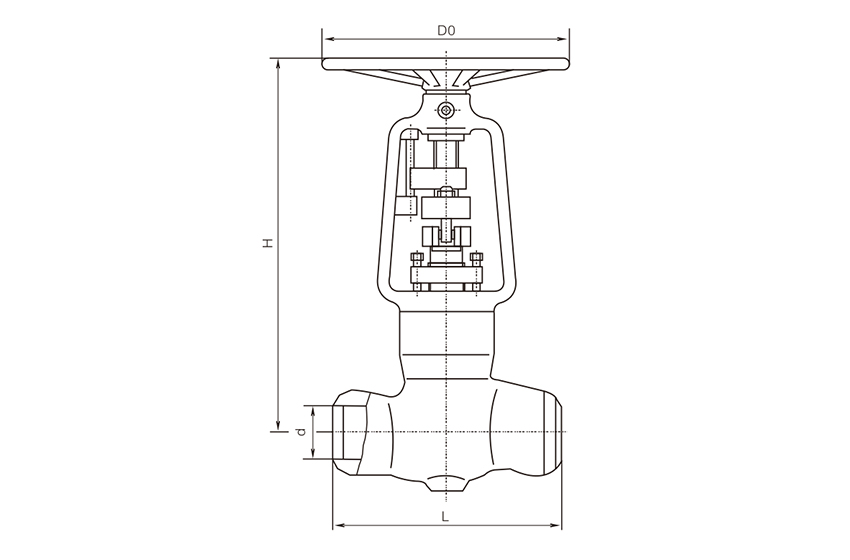

Especificação NPS (pulg)	d	L	H	Do	Peso (Kg)
Especificação NPS (pulg)	mm				Peso (Kg)
3	64	390	848	510	150
4	84	480	910	560	240
5	100	580	1030	610	251

J61Y-2000Lb、J61Y-2500Lb
Especificação NPS (pulg)	d		L	H		Do	Peso (Kg)
Especificação NPS (pulg)	mm						Peso (Kg)
2 1/2	50△	temperatura_46"	420	815	857	510	160△	250"
3	60△	temperatura_54"	470	895	940	560	200△	290"
4	80△	temperatura_70"	570	1024	1085	700	280△	325"
Nota: △-J61Y-2000Lb*-J61Y-2500Lb

J61Y-3500Lb
Especificação NPS (pulg)	d	L	H	Do	Peso (Kg)
Especificação NPS (pulg)	mm				Peso (Kg)
2 1/2	38	480	890	460	235
3	48	640	1030	560	425

Nota:Os dados acima são apenas para referência. Para maiores informações consulte o departamento comercial da empresa.

Aplicação da válvula

Transporte de Petróleo e Gás

O transporte de petróleo e gás envolve vários modos, como oleodutos e navios, e é o elo central da cadeia de abastecimento de energia.
Controle de Matérias-Primas Químicas

O controle de matérias-primas químicas abrange todo o processo de mineração, armazenamento e produção, garantindo segurança e estabilidade do processo.
Tubulação de vapor de alta temperatura no sistema de energia

Dutos de vapor de alta temperatura são o núcleo da transmissão de energia em sistemas de energia, apoiando a operação eficiente de usinas térmicas e nucleares.
Outras indústrias

As válvulas controlam fluidos em vários setores, como energia nova e eletrônica, garantindo uma produção segura e eficiente.
