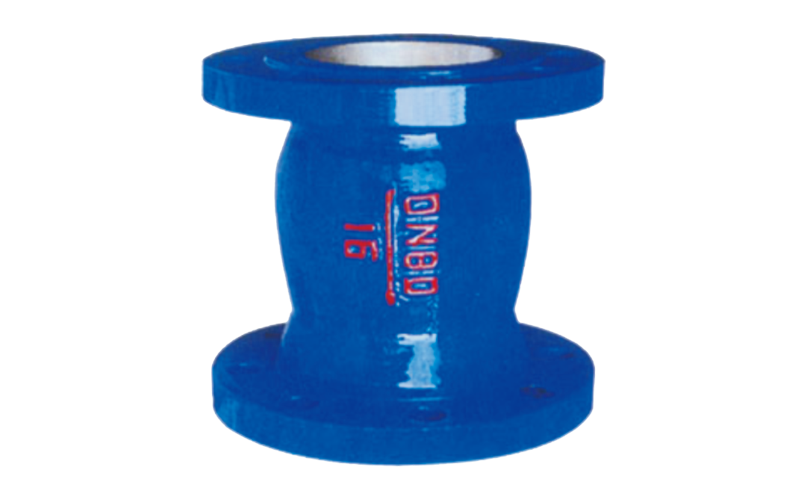

Válvula de retenção silenciosa

Essência: Uma válvula automática projetada com uma estrutura simplificada e amortecimento de mola para obter um fechamento silencioso. Ele usa pressão de fluxo médio para controlar a abertura e o fechamento, projetado especificamente para evitar o refluxo médio em tubulações e eliminar o ruído de impacto do golpe de aríete.

Características principais:

Design de redução de ruído: usando vedação macia de borracha, amortecedor de mola ou estrutura de fluxo axial para reduzir o som de impacto entre o disco da válvula e a sede da válvula quando fechado, evitando o ruído de "golpe de aríete" das válvulas de retenção tradicionais;

Desempenho eficiente do fluido: canais simplificados e design de furo completo reduzem o fluxo resistência, melhorar a eficiência do fluxo, adequado para cenários de baixa vazão;

Válvula de fechamento rápido: o disco da válvula de curso curto com assistência de mola pode fechar rapidamente antes do refluxo médio, protegendo bombas de água e equipamentos de tubulação.

Aplicações típicas: abastecimento de água e drenagem de edifícios, sistemas de proteção contra incêndio, sistemas HVAC e sistemas de circulação industrial que são sensíveis ao ruído ou requerem medidas anti-refluxo e anti-impacto.

Peça um orçamento

Instalação flexível e ampla aplicabilidade.
Estrutura leve e durável
Desempenho eficiente de fluidos
Projeto de redução de ruído

Instalação flexível e ampla aplicabilidade.

01
Adaptação de instalação multidirecional
suporta instalações horizontais, verticais e inclinadas, especialmente adequadas para layouts de tubulações com espaço limitado;
02
Cobertura de abertura ampla
personalizável de DN50 a DN2000, adequado para cenários como encanamento de edifícios, HVAC e sistemas industriais de circulação.

Estrutura leve e durável

01
Compacto e leve
O corpo da válvula adota tecnologia de fundição ou forjamento de paredes finas, o que reduz o peso em 40%~60% em comparação com válvulas de retenção tradicionais, facilitando a instalação e manutenção;
02
Material resistente à corrosão
O corpo da válvula é revestido com resina epóxi por dentro e por for a ou feito de material de aço inoxidável, adequado para temperaturas de água de 0-80 °C e meios fracamente corrosivos, com vida útil estendida para mais de 15 anos.

Desempenho eficiente de fluidos

01
Estrutura de baixa resistência ao fluxo
projetado com canais de fluxo completo ou quase retos para reduzir a perda de carga local, melhorar a eficiência do fluxo em mais de 30% e reduzir o consumo de energia da bomba;
02
Resposta rápida de fechamento da válvula
O disco da válvula tem um curso curto (apenas 1/4~1/5 do diâmetro), combinado com um design de orientação assistido por mola ou sem eixo, pode atingir um desligamento silencioso no momento da parada da bomba, reduzindo o tempo de bloqueio do refluxo em 50%.

Projeto de redução de ruído

01
Vedação macia de borracha+mecanismo de buffer
utilização de materiais de vedação elásticos, como borracha ou Teflon, combinados com dispositivos amortecedores de mola, para reduzir o som de impacto entre o disco da válvula e a sede da válvula quando fechada, reduzindo significativamente o ruído de impacto do golpe de aríete;
02
Otimização simplificada do canal
O canal interno adota um design simplificado para reduzir a turbulência do fluido e a ressonância da cavidade, suprimindo ainda mais o ruído do fluxo.

Materiais dos Componentes Principais

Nome da peça	Corpo da válvula, corpo do guia de fluxo	Assento de válvula, rolamento, disco de válvula, eixo	spring
material	Ferro dúctil, ferro fundido cinzento	Bronze de alumínio ou aço inoxidável	aço inoxidável

Especificações de Desempenho e Dimensões

Pressão Nominal PN

1.0/1.6/2.5
Concha F

Px1.5
Pressão de vedação

Px1.1
Médio

Água, óleo, esgoto, água do mar
Temperatura (℃)

0~80℃

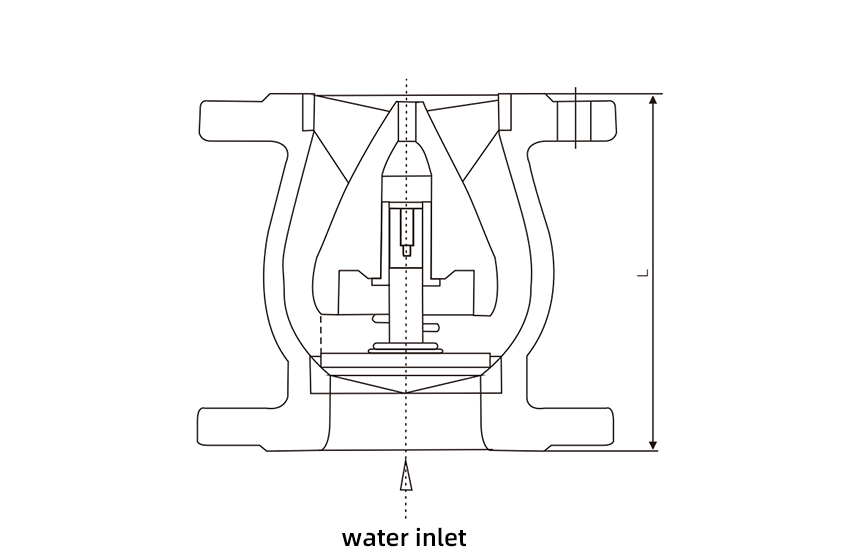

Diâmetro Nominal DN(mm)	L
40	100
50	120
65	150
80	180
100	229
125	254
150	267
200	292
250	330
300	356
350	381
400	405
450	430
500	455

Nota:A faixa de pressão é de 1,0 MPa ~ 2,5 MPa. Os dados são apenas para referência. Consulte o departamento de vendas da empresa para obter detalhes.
