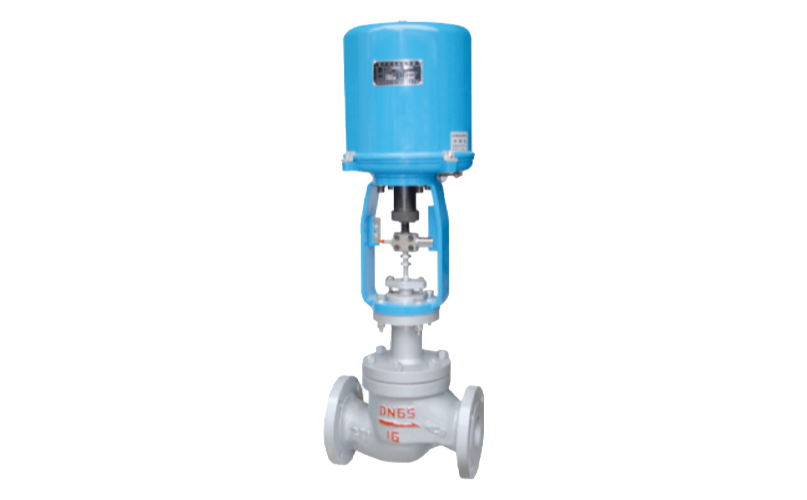

Válvula reguladora de manga elétrica

A válvula reguladora de manga elétrica é uma válvula de controle de fluxo de alto desempenho que adota uma estrutura guiada por manga

Ajuste de alta precisão: O design poroso da manga atinge características de fluxo linear/igual com uma precisão de ajuste de ± 1%;

Antivibração e resistente ao desgaste: A estrutura guia reduz a vibração do núcleo da válvula e é adequada para diferenciais de alta pressão (PN16-PN40) e meios contendo partículas;

Baixo vazamento: Vazamento de vedação de metal ≤ 0,01%, vedação macia pode atingir o nível VI;

Design modular: pode substituir rapidamente o núcleo/manga da válvula, adequado para diferentes condições de trabalho (-200 ℃~+550 ℃).

Amplamente utilizado para controle de fluxo preciso em condições de trabalho adversas, como indústrias de petróleo e química.

Peça um orçamento

Baixo ruído e anticavitação
Longa vida útil e resistência ao desgaste
Mantenha a conveniência
Intercambiabilidade modular
Alta estabilidade

Baixo ruído e anticavitação

01
Otimização de canal
A estrutura da manga da gaiola dispersa a energia do fluido, reduz os efeitos de turbulência e cavitação e reduz o ruído em cerca de 10dB em comparação com as válvulas comuns.

Longa vida útil e resistência ao desgaste

01
Projeto anti-erosão
A janela porosa da luva dispersa o impacto do fluido, separa o núcleo da válvula da superfície de vedação e reduz a erosão direta do meio.
02
Resistência material às intempéries
adequado para uma ampla faixa de temperatura (-200 °C~+550 °C), vazamento de vedação rígida de metal ≤ Grau IV, a vedação macia pode atingir o Grau VI.

Mantenha a conveniência

01
Design de manutenção online
Ao desmontar a manga ou núcleo da válvula, não é necessário remover o corpo da válvula do duto, reduzindo muito o tempo de manutenção.
02
Estrutura simples e confiável
Os componentes são montados sem conexões roscadas (como encaixe autocentrante nas sedes das válvulas), reduzindo a complexidade de desmontagem e montagem.

Intercambiabilidade modular

01
Adaptação flexível às condições de trabalho
Basta substituir a luva para alterar as características do fluxo (linear/porcentagem igual) ou capacidade de fluxo (Valor CV), sem a necessidade de substituição geral da válvula.
02
Componentes padronizados
A sede da válvula, o núcleo da válvula, etc. adotam uma estrutura de encaixe, que é fácil de desmontar e tem forte universalidade.

Alta estabilidade

01
Projeto de equilíbrio axial
O plugue da válvula é equipado com um orifício de equilíbrio para neutralizar efetivamente a força do meio, eliminar o fenômeno de reversão de força desequilibrada e evitar a oscilação do núcleo da válvula.
02
Otimização da estrutura orientadora
A luva e o núcleo da válvula são guiados em uma grande área para aumentar a resistência à vibração, adequado para condições de alta pressão diferencial (como PN16-PN40).

Materiais dos Componentes Principais

Corpo da válvula e sede da válvula	valve disc	valve stem
Ferro dúctil H200	brass	aço inoxidável

Especificações de Desempenho e Dimensões

Pressão nominal PN

1.6/2.5/4.0/6.4/10.0
Concha F

P x 1.5
Pressão de vedação

P x 1.1
Médio

Água, vapor, derivados de petróleo
Temperatura (℃)

Sem aquecedor ambiente -10 °C~+60 °C/Aquecedor ambiente -35 °C~+60 °C/À prova de explosão tipo X -10 °C~+40 °C

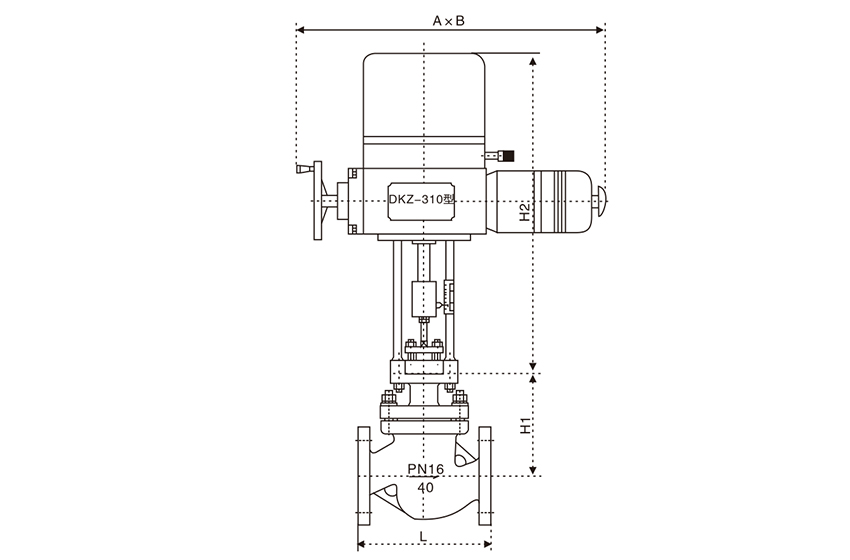

Diâmetro nominal DN (mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN1.6/4.0MPa	150	160	180	200	230	290	310	350	400	480	600
L	PN6.3/10.0MPa	230	230	260	260	300	340	380	430	500	550	650
A		460	460	460	460	460	530	530	530	630	630	630
B		230	230	230	230	230	230	230	230	260	260	260
D		225	225	225	225	225	255	255	255	310	310	310
R		177	177	177	177	277	177	177	177	226	226	226
H1	PN6.3/10.0MPa	126	126	234	157	267	199	214	229	263	293	358
H1	PN1.6/4.0MPa	138	138	142	165	287	204	219	240	280	300	364
H6	PN1.6/4.0MPa	142	142	154	177	287	226	241	256	290	320	385
H6	PN6.3/10.0MPa	154	152	162	185	207	231	246	267	307	327	391
H2		490	490	490	490	490	540	540	540	625	625	628
H3		373	373	495	495	495	700	700	700	725	725	725
H4		459	459	159	459	459	520	520	520	570	540	570
n-d	PN1.6/4.0MPa	43	48	57	66	66	92	92	120	134	156	199
n-d	PN6.3/10.0MPa	49	54	61	70	70	97	97	125	138	163	206
Peso (kg)	PN1.6/4.0MPa	10	12	15	17	17	34	34	54	76	79	100
Peso (kg)	PN6.3/10.0MPa	13	16	19	26	26	43	43	85	120	125	150

Nota: 1. O peso indicado na tabela é referente ao atuador tipo PSL utilizado.

2. O flange do corpo da válvula e a distância da face final do flange podem ser fabricados de acordo com os padrões especificados pelo usuário. Por exemplo, ANSI, JIS, DIN e outros padrões.

Nota: Os dados acima são apenas para referência. Para obter detalhes, consulte o departamento de vendas da empresa.

Aplicação da válvula

Transporte de Petróleo e Gás

O transporte de petróleo e gás envolve vários modos, como oleodutos e navios, e é o elo central da cadeia de abastecimento de energia.
Controle de Matérias-Primas Químicas

O controle de matérias-primas químicas abrange todo o processo de mineração, armazenamento e produção, garantindo segurança e estabilidade do processo.
Tubulação de vapor de alta temperatura no sistema de energia

Dutos de vapor de alta temperatura são o núcleo da transmissão de energia em sistemas de energia, apoiando a operação eficiente de usinas térmicas e nucleares.
Outras indústrias

As válvulas controlam fluidos em vários setores, como energia nova e eletrônica, garantindo uma produção segura e eficiente.
