Válvula de controle elétrico de equilíbrio dinâmico

Uma válvula que integra funções de auto-balanceamento de diferença de pressão e regulação elétrica, compensa automaticamente as flutuações de pressão na rede de dutos por meio de um mecanismo de estabilização integrado, garantindo controle de fluxo preciso (erro ≤ 5%). Adequado para sistemas de fluxo variável, como HVAC e engenharia química, tem as vantagens de economia de energia (redução do consumo em 6-20%), anti-interferência e resposta rápida (≤ 10 segundos), simplificando a instalação e melhorando a estabilidade do sistema.

Peça um orçamento

Ampla aplicabilidade
Projeto estrutural especial
Design integrado de controle de temperatura inteligente
Simplifique a instalação e a operação.
Compatível com controle inteligente
Controle preciso de temperatura e conforto
Sistema eficiente e de economia de energia
Integração de dupla função

Ampla aplicabilidade

Ampla aplicabilidade
01
Resistência à temperatura de 0-150 °C, adequado para sistemas de fluxo variável em áreas de HVAC, química, farmacêutica e outras, suportando vários meios, como água e vapor.

Projeto estrutural especial

Projeto estrutural especial
01
Adotando um design dividido (regulação de fluxo da metade superior+equilíbrio da meia pressão inferior), ele responde rapidamente às mudanças de pressão e prolonga a vida útil do atuador.

Design integrado de controle de temperatura inteligente

Design integrado de controle inteligente de temperatura
01
O algoritmo integral proporcional ajusta com precisão a vazão de água fria e quente para obter economia de energia e controle de temperatura em sistemas de ar condicionado durante o inverno e o verão;
02
O acionador e o corpo da válvula adotam uma estrutura rosqueada de instalação rápida, que permite a desmontagem rápida do núcleo da válvula durante a manutenção.

Simplifique a instalação e a operação.

Simplifique a instalação e a operação
01
Não há necessidade de projeto simultâneo de tubulação, economizando custos de instalação e espaço;
02
A utilização faseada ou a renovação parcial do projecto não afeta o equilíbrio hidráulico global e reduz a complexidade da manutenção.

Compatível com controle inteligente

Compatível com controle inteligente
01
Suportando ajuste integral proporcional, ele pode ser conectado diretamente ao sistema BA do edifício para obter gerenciamento remoto inteligente e feedback de falhas.

Controle preciso de temperatura e conforto

Controle preciso de temperatura e conforto
01
O fluxo constante melhora a precisão da regulação da temperatura (± 5% erro), adequado para dispositivos finais como unidades de ar condicionado, otimizando o conforto ambiental.

Sistema eficiente e de economia de energia

Economia de energia e sistema eficiente
01
Economia de energia de 6 a 20% em relação aos sistemas tradicionais, reduzindo o consumo de energia da bomba d'água; Simultaneamente, reduza o tempo de depuração do equilíbrio hidráulico e melhore a eficiência operacional.

Integração de dupla função

Integração de dupla função
01
Integrando válvula dinâmica diferencial de equilíbrio de pressão e válvula reguladora elétrica, o sistema absorve automaticamente as flutuações de pressão por meio de um dispositivo de pressão constante embutido, garantindo que o ajuste da abertura da válvula não seja afetado pela interferência de pressão do duto e mantendo a estabilidade do fluxo.

Materiais dos Componentes Principais

Válvula form	model	Nomina diâmetro DN (mm)	Pressão faixa de diferença (m³/h)	Flow range (m³/h)	work pressão	flow error	fluid temperatura
bidirecional	EDRV1	DN25	30-300	0,2-2,9	PN16	5%	0-100℃
	EDRV2	DN32	30-300	0,5-4,7
	EDRV3	DN40	30-300	1-7,7
	EDRV4	DN50	30-300	2-12.1
	EDRV5	DN65	30-300	3-20,4
	EDRV6	DN80	30-300	5-30,8
	EDRV7	DN100	30-300	10-45,3
	EDRV8	DN125	30-300	15-70,7
	EDRV9	DN150	30-300	20-101,8
	EDRV10	DN200	40-400	30-110

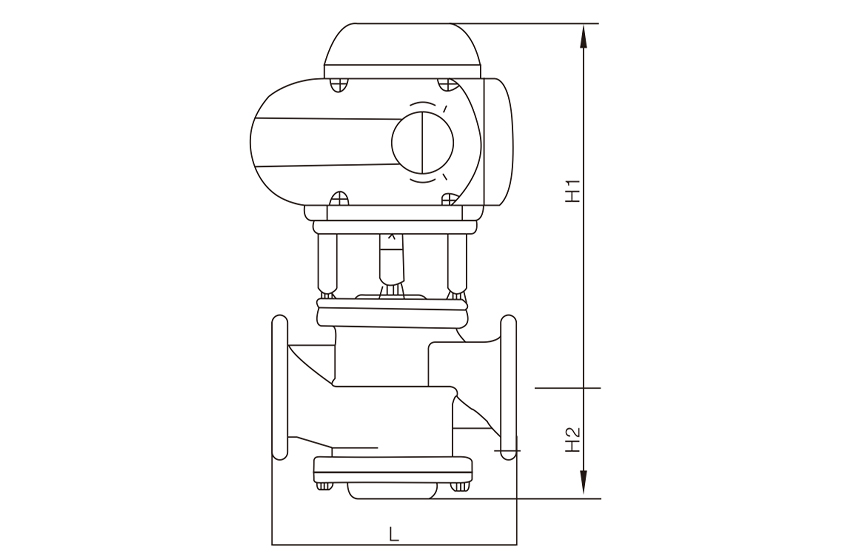

Especificações de Desempenho e Dimensões

Pressão nominal PN

1.6/2.5/4.0/6.4
Concha F

P x 1.5
Pressão de vedação

P x 1.1
Médio

Água quente e fria, 50%, etilenoglicol, vapor
Temperatura (℃)

0~100℃

Model		Nomina Diâmetro DN(mm)	L	H	H1	D	K	C	n-Φd	itinerário temperatura_(mm)	Processo de execução △Pmax	Fechar th diferença de pressão
bidirecional	temperatura_de três vias	Nomina Diâmetro DN(mm)	L	H	H1	D	K	C	n-Φd	itinerário temperatura_(mm)	(KPa)
VB7200-50	VB7300-50	50	230	450	145	165	125	20	4-18	45	500	500
VB7200-65	VB7300-65	65	290	468	150	185	145	20	4-18	45	400	400
VB7200-80	VB7300-80	80	310	475	185	200	160	20	8-18	45	300	300
VB7200-100	VB7300-100	100	350	475	205	220	180	22	8-18	45	300	300
VB7200-125	VB7300-125	125	400	504	230	250	210	22	8-18	45	200	200
VB7200-150	VB7300-150	150	410	532	280	285	240	24	8-22	45	100	100
VB7200-200	VB7300-200	200	520	550	280	340	295	30	12-22	45	100	100

Nota: Os dados acima são apenas para referência. Para obter detalhes, consulte o departamento de vendas da empresa.

Aplicação da válvula

Transporte de Petróleo e Gás

O transporte de petróleo e gás envolve vários modos, como oleodutos e navios, e é o elo central da cadeia de abastecimento de energia.
Controle de Matérias-Primas Químicas

O controle de matérias-primas químicas abrange todo o processo de mineração, armazenamento e produção, garantindo segurança e estabilidade do processo.
Tubulação de vapor de alta temperatura no sistema de energia

Dutos de vapor de alta temperatura são o núcleo da transmissão de energia em sistemas de energia, apoiando a operação eficiente de usinas térmicas e nucleares.
Outras indústrias

As válvulas controlam fluidos em vários setores, como energia nova e eletrônica, garantindo uma produção segura e eficiente.
