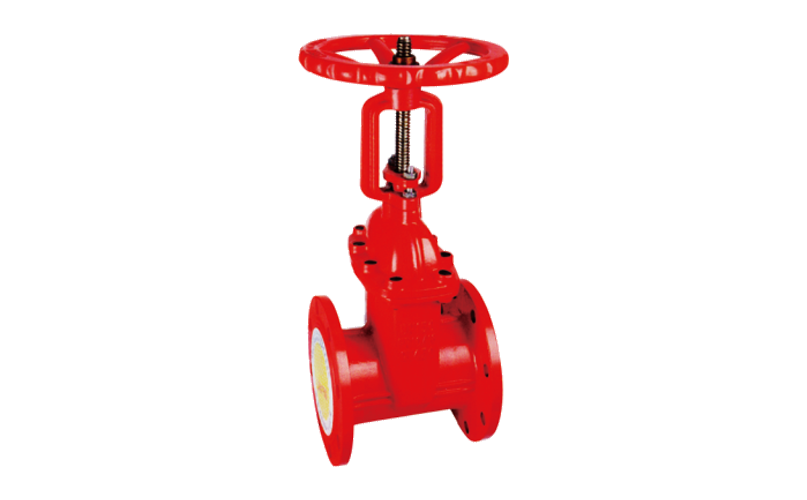

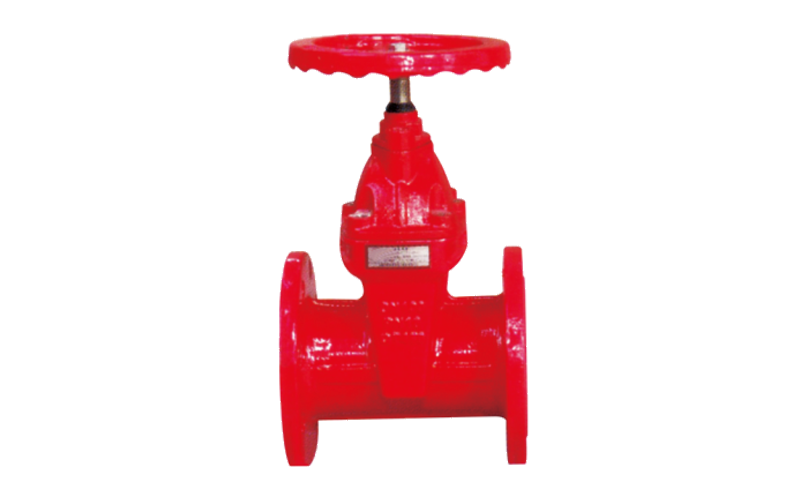

Válvula de gaveta de vedação macia elástica de fogo com sede resiliente aprovada pela UL FM Fornecedores Preço

Manutenção modular e longa vida útil
Operação leve e conveniente
Baixa resistência ao fluxo e capacidade anti-impurezas
Resistência à corrosão e segurança higiênica
Design de alta vedação

Manutenção modular e longa vida útil

Manutenção modular e longa vida útil
01
O design de anel de vedação em formato de três "O" suporta substituição contínua de água e pressão, podendo ser mantido rapidamente sem desmontar a válvula;
02
A comporta e o assento da válvula revestidos de borracha não têm atrito metálico, reduzindo o desgaste, prolongando a vida útil e diminuindo os custos de manutenção.

Operação leve e conveniente

Operação leve e conveniente
01
O corpo da válvula é feito de fundição de precisão em ferro dúctil, o que reduz o peso em 20% -30% em comparação com o ferro fundido tradicional. Suporta vários métodos de instalação, como flanges e braçadeiras;
02
A estrutura da haste oculta combinada com porcas de cobre embutidas possui um pequeno torque operacional, abertura e fechamento manual sem esforço e rápida resposta a emergências.

Baixa resistência ao fluxo e capacidade anti-impurezas

Baixa resistência ao fluxo e capacidade anti-impureza
01
Projeto de canal reto de bacia completa, com resistência do fluido próxima a um tubo reto, reduzindo a perda de queda de pressão e evitando obstruções causadas pelo acúmulo de impurezas;
02
A estrutura do assento de válvula de fundo plano é adequada para mistura de espuma contra fogo com alto teor sólido para garantir um fluxo estável de água de emergência.

Resistência à corrosão e segurança higiênica

Resistência à corrosão e segurança de higiene
01
O corpo da válvula é revestido com resina epóxi não tóxica tanto por dentro quanto por fora, e o haste e a porca da válvula são feitos de aço inoxidável/material de bronze, resistente à água, óleo e meios levemente corrosivos e que atende aos padrões de higiene para água potável;
02
Os materiais de vedação de borracha são tratados com vulcanização especial para resistir ao envelhecimento e altas temperaturas (≤ 80 °C), tornando-os adequados para uso prolongado em meios de combate a incêndios.

Design de alta vedação

Design de alta vedação
01
Adotando uma estrutura de núcleo de válvula revestida de borracha integral, a comporta e o esqueleto de ferro dúctil estão intimamente aderidos à camada de borracha (como NBR) através do processo de vulcanização, alcançando vedação bidirecional com vazamento zero;
02
O design da sede da válvula de fundo plano evita o acúmulo de impurezas e, combinado com as características de alongamento e extrusão da borracha elástica, mantém um desempenho de vedação estável por um longo tempo.

Materiais dos Componentes Principais

Corpo da válvula e tampa da válvula	Placa de válvula, sede de válvula	Haste da válvula	Porca de haste	Preenchimento	Volante
aço carbono	Aço carbono de alta qualidade + liga dura ou aço inoxidável	aço inoxidável cromo	Bronze de alumínio ZQAL9-4	grafite flexível	ferro fundido maleável
Aço cromo níquel titânio	Aço inoxidável + liga dura	Aço inoxidável cromo níquel titânio	Bronze de alumínio ZQAL9-4	Imerso em politetrafluoroetileno	ferro fundido maleável
É por isso que tenho aço	Aço inoxidável + liga dura	Cromo níquel molibdênio titânio aço inoxidável	Bronze de alumínio ZQAL9-4	Embalagem de amianto	ferro fundido maleável
aço cromo-molibdênio	Liga de aço + liga dura	Aço cromo molibdênio alumínio	Bronze de alumínio ZQAL9-4	grafite flexível	ferro fundido maleável

Especificações de Desempenho e Dimensões

Pressão Nominal PN

1.0/1.6
Concha F

Px1.5
Pressão de vedação

Px1.1
Médio

Água, óleo
Temperatura (℃)

≤100℃

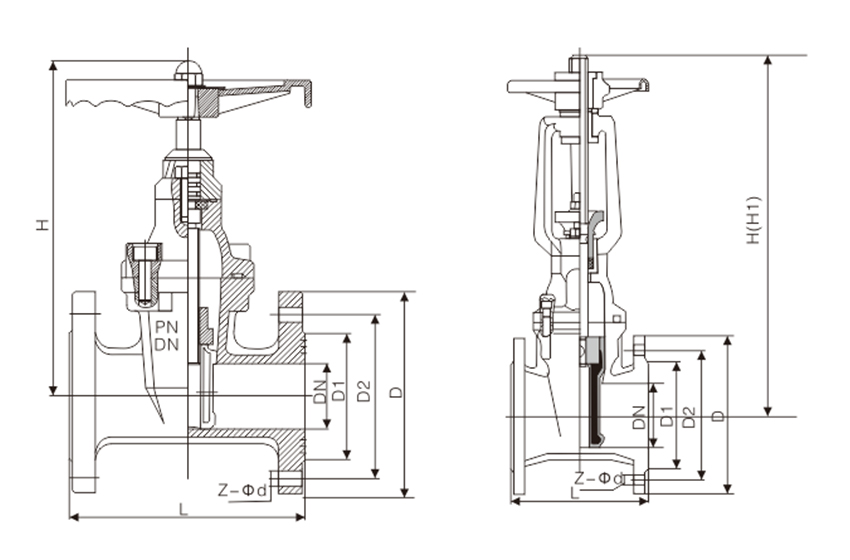

Diâmetro Nominal DN(mm)	L (comprimento do flange)		D (comprimento do flange)		D1 (diâmetro da superfície de vedação)		Espaçamento entre furos D2		Z - Φ d (número e diâmetro dos furos)		Dimensão de altura H
	PN1.0MPa	PN1.6MPa	PN1.0MPa	PN1.6MPa	PN1.0MPa	PN1.6MPa	PN1.0MPa	PN1.6MPa	PN1.0MPa	PN1.6MPa	PN1.0MPa	PN1.6MPa
50	178		165		99		125		4-19		280
65	190		185		118		145		4-19		285
80	203		200		132		160		8-19		315
100	229		220		156		180		8-19		350
125	254		250		184		210		8-19		410
150	267		285		211		240		8-23		435
200	292		340		266		295		8-23	12-23	540
250	330		395	405	319		350	355	12-23	12-28	690
300	356		445	460	370		400	410	12-23	12-28	740
350	381		505	520	429		460	470	16-23	16-28	835
400	406		565	580	480		515	525	16-28	16-31	895
450	432		615	640	530	548	565	585	20-28	20-31	1000
500	457		670	715	582	609	620	650	20-28	20-34	1150
600	508		780	840	682	720	725	770	20-31	20-37	1300

Observação:A faixa de pressão é de 1,0 MPa ~ 1,6 MPa. Os dados acima são apenas para referência. Consulte o departamento de vendas da empresa para obter detalhes.
