Especificações de preços de fornecedores de fabricantes térmicos de vapor revestido com válvula de porta isolada

Melhoria na adaptabilidade e segurança
Melhoria do desempenho de vedação
Estrutura compacta e manutenção facilitada.
Design com baixa resistência ao fluxo e anti-entupimento
Resistência à temperatura e resistência à corrosão
Estrutura de isolamento eficiente

Melhoria na adaptabilidade e segurança

Melhoria na adaptabilidade e segurança

01

Compatível com vários modos de condução, incluindo manual, elétrico e pneumático, adequado para diferentes condições de trabalho; A camada de isolamento atrasa o tempo de solidificação do meio, fornece proteção de emergência para desligamento repentino de calor e reduz o risco de acidentes de produção.

Melhoria do desempenho de vedação

Melhoria do desempenho de vedação

01

A comporta adota anéis de vedação elásticos ou superfícies de vedação de liga dura, combinadas com três designs de vedação da haste da válvula O-ring, evitando efetivamente vazamentos médios e atendendo aos altos requisitos de vedação de indústrias como petroquímica e farmacêutica.

Estrutura compacta e manutenção facilitada.

Estrutura compacta e fácil manutenção

01

A camada de camisa é soldada junto com o flange do corpo da válvula, e o comprimento estrutural é igual ao de uma válvula gaveta normal, ocupando um pequeno espaço de instalação; Apoie a substituição on-line de vedações sem a necessidade de desligar a água ou desmontar válvulas, reduzindo os custos de manutenção.

Design com baixa resistência ao fluxo e anti-entupimento

Baixa resistência ao fluxo e design antibloqueio

01

Mantendo como personagelesísticas de fluxo total das válvulas gaveta tradicionais, a direção do fluxo do meio não é restringiro elesãohá perda de imprensaão; A sede da vávulvao fundo plano evita o acúmulo de detritos e, combinado com um mergulhadorãoção de isolamento, reduz ainda mais o risco de bloqueio do meio de alta especificidade.

Resistência à temperatura e resistência à corrosão

Resistência à temperatura e resistência à corrosão

01

O material do corpo da vávulva é feipara principalmente de umço inóxidoável, umço carbono ou liga, e a camada da camisa é isolada do canal de fluxo médio. A faixa de resistência à temperatura é de emé -50 °C para+600 °C, a cavidade interna é pulverizada com revestimenpara de resina epóxi, adequado para ambientes com meio corrosivo.

Estrutura de isolamento eficiente

Estrutura de isolamento eficiente
01
Adotando o design da camisa externa do corpo da válvula, o controle preciso da temperatura pode ser alcançado pela circulação de vapor, óleo térmico ou enchimento de materiais de isolamento (como fibras de silicato de alumínio), reduzindo a perda de calor do meio, evitando a solidificação ou cristalização de meios de alta viscosidade (asfalto, óleo pesado, etc.), e garantindo fluidez.

Especificações de Desempenho e Dimensões

Pressão nominal PN

1.6/2.5/4.0/6.4/10.0/16.0
Concha F

Px1.5
Pressão de vedação

Px1.1
Médio

Água, Vapor, Óleo
Temperatura (℃)

≤200℃

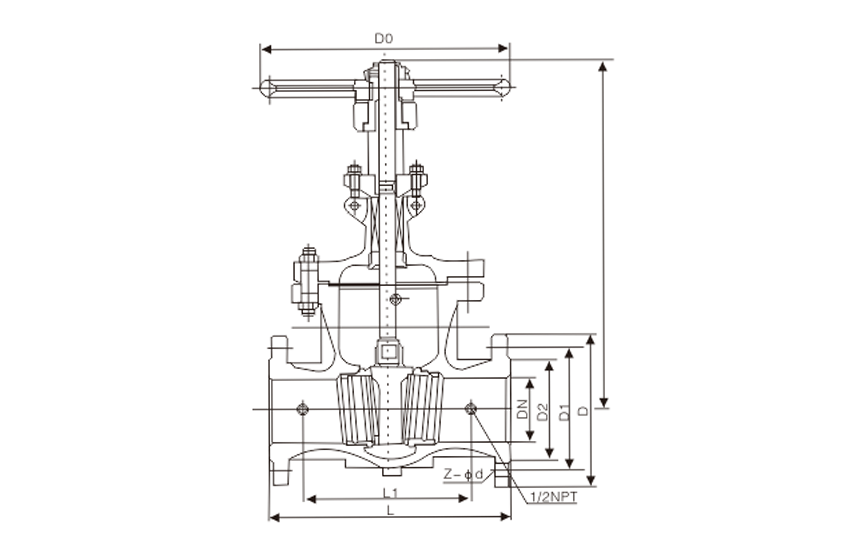

Nominal Diâmetro DN(mm)	Principais dimensões externas e dimensões de conexão (mm)
Nominal Diâmetro DN(mm)	eu	L1	D	D1	D2	b	Z-Φd	H	D0
PN1.6MPa
40	200	70	160	125	100	18	4-18	310	200
50	250	80	180	145	120	18	4-18	358	240
65	270	90	195	160	135	20	8-18	373	240
80	280	100	215	180	155	20	8-18	435	280
100	300	100	245	210	185	22	8-18	500	300
125	325	110	280	240	210	24	8-23	614	320
150	350	120	335	295	265	26	12-23	674	360
200	400	130	405	355	320	30	12-25	818	400
250	450	140	460	410	375	30	12-25	969	450
300	500	160	520	470	435	34	16-25	1145	560
PN2,5 MPa
40	200	70	160	125	100	20	4-18	358	240
50	250	80	180	145	120	22	8-18	373	240
65	270	90	195	160	135	22	8-18	435	280
80	280	100	230	190	160	24	8-18	500	300
100	300	100	270	220	188	28	8-15	614	320
125	325	110	300	250	218	30	8-25	670	360
150	350	120	360	310	278	34	12-25	818	400
200	400	130	425	370	332	36	12-30	969	450
250	450	140	485	430	390	40	12-30	1145	560
300	500	160	550	490	448	44	16-34	1145	640

Observação:A faixa de pressão é de 1,6 MPa ~ 16,0 MPa. Os dados acima são apenas para referência. Consulte o departamento de vendas da empresa para obter detalhes.

Corpo da válvula e tampa da válvula	Placa de válvula, sede de válvula	Haste da válvula	Porca-caule	Preenchimento	Volante
aço carbono	Aço carbono de alta qualidade + liga dura ou aço inoxidável	aço inoxidável cromo	Bronze de alumínio ZQAL9-4	grafite flexível	ferro fundido maleável
Aço cromo níquel titânio	Aço inoxidável + liga dura	Aço inoxidável cromo níquel titânio	Bronze de alumínio ZQAL9-4	Imerso em politetrafluoroetileno	ferro fundido maleável
É por isso que tenho aço	Aço inoxidável + liga dura	Cromo níquel molibdênio titânio aço inoxidável	Bronze de alumínio ZQAL9-4	Embalagem de amianto	ferro fundido maleável
aço cromo-molibdênio	Liga de aço + liga dura	Aço cromo molibdênio alumínio	Bronze de alumínio ZQAL9-4	grafite flexível	ferro fundido maleável
