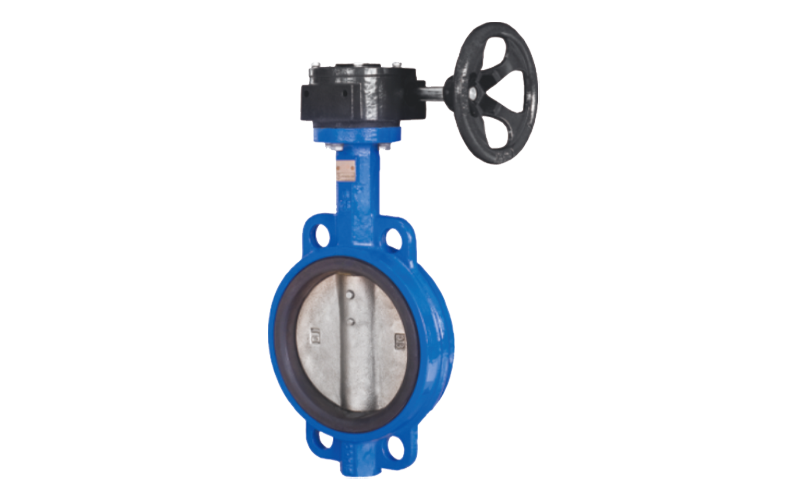

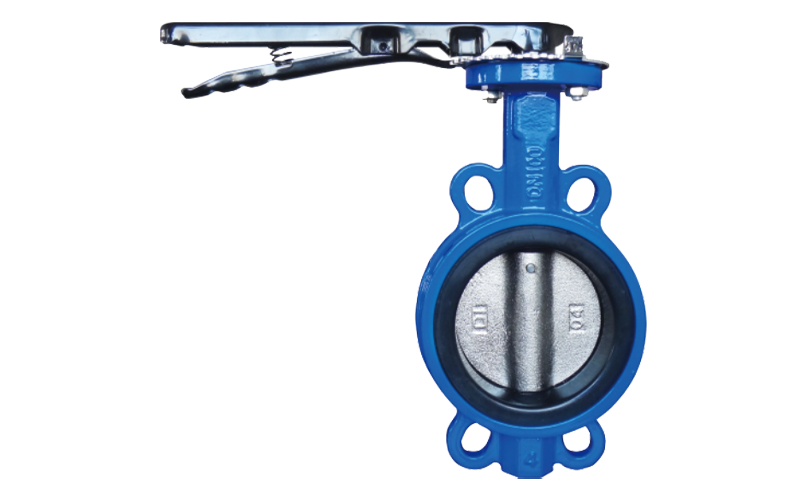

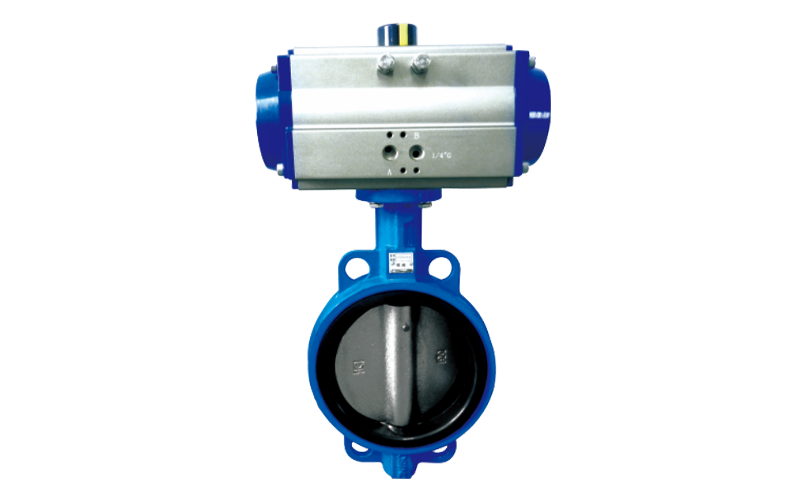

Válvula borboleta de braçadeira tipo A

A válvula borboleta com braçadeira tipo A é uma válvula borboleta instalada através da conexão do flange da braçadeira, adotando um design de linha média, e a placa da válvula pode girar 90 ° para abertura e fechamento rápidos. Sua estrutura é compacta e leve, adequada para meios comuns de baixa pressão e baixa temperatura (como água e ar), contando com vedações de borracha ou macias para atingir a função básica de corte. Possui características de praticidade econômica e fácil manutenção, mas não pode atender aos requisitos de condições de trabalho de alta pressão, alta temperatura ou altamente corrosivas.

Peça um orçamento

Economia e fácil manutenção
Adaptabilidade para instalação em múltiplas estações
Baixa resistência ao fluxo e alta eficiência de fluxo
Abertura e fechamento rápidos com baixo torque de operação.
Estrutura compacta e design leve

Economia e fácil manutenção

Economia e fácil manutenção
01
O número de componentes é pequeno (apenas componentes principais, como corpo da válvula, placa da válvula, anel de vedação, etc.), e não há necessidade de desmontar a tubulação durante a manutenção, facilitando a substituição do anel de vedação.

Adaptabilidade para instalação em múltiplas estações

Adaptabilidade para instalação multi-estação
01
O projeto da linha central é alcançado soldando o corpo da válvula com placas de aço estrutural curtas, o que não é limitado pela direção de fluxo do meio e suporta a instalação vertical ou horizontal.

Baixa resistência ao fluxo e alta eficiência de fluxo

Baixa resistência ao fluxo e alta eficiência do fluxo
01
O canal de fluxo reto combinado com uma estrutura de disco de linha média, com a espessura da placa da válvula como única resistência quando totalmente aberto, resulta em perda de pressão mínima e é adequado para transportar meios de alto fluxo.

Abertura e fechamento rápidos com baixo torque de operação.

Abertura e fechamento rápidos com baixo torque operacional
01
Os 90 ° o design da placa da válvula rotativa requer apenas um dispositivo de acionamento simples para completar a ação de abertura e fechamento, com pequeno torque operacional e rápida velocidade de resposta.

Estrutura compacta e design leve

Estrutura compacta e design leve
01
A adoção de uma conexão de flange do tipo braçadeira elimina a estrutura tradicional do flange, resultando em um volume geral menor e peso mais leve, facilitando a instalação em espaços limitados.

Materiais dos Componentes Principais

Nome da peça	material
valve body	Ferro fundido cinzento, ferro dúctil
placa de válvula	ferro fundido cinza
valve stem	aço inoxidável
superfície de vedação	NBR, EPDM, borracha fluorada
filler	Anel de vedação combinado em forma de V, grafite flexível

Especificações de Desempenho e Dimensões

Pressão nominal PN

1.0/1.6/2.5
Concha F

P x 1.5
Médio

Água doce, esgoto, água do mar, ar, vapor, alimentos, medicamentos, vários óleos, ácidos, álcalis, etc.
Temperatura (℃)

-20℃~ 80℃

Diâmetro nominal		A	B	C	D	L	H	D1	n-Φ	K	E	n1-Φ1	Φ2	G	f	J	X	weight temperatura_(kg)
mm	inch	A	B	C	D	L	H	D1	n-Φ	K	E	n1-Φ1	Φ2	G	f	J	X	weight temperatura_(kg)
40	1.5	136	69	33	42.6	30	77,77	110	4-18	77	50	4-6,7	12.6	100	13	13.8	3	2.3
50	2	161	80	43	52.9	32	84,84	125	4-23	77	57,15	4-6,7	12.6	100	13	13.8	3	2,5
65	2,5	175	89	46	64,5	32	96,2	145	4-26,5	77	57,15	4-6,7	12.6	120	13	13.8	3	3.2
80	3	181	95	46	78,8	32	61.23	160	8-18	77	57,15	4-6,7	12.6	127	13	13.8	3	3.6
100	4	200	114	52	104	32	70,8	180	4-24,5	92	69,85	4-10.3	15,77	156	13	17,77	5	4.9
125	5	213	127	56	123,3	32	82,28	210	4-23	92	69,85	4-10.3	18,92	190	13	20.92	5	7
150	6	226	139	56	155,6	32	91.08	240	4-25	92	69,85	4-10.3	18,92	212	13	20.92	5	7.8
200	8	260	175	60	202,5	45	112.89 76,35	295	4-25 4-23	115	88,9	4-14,3	22.1	268	13	24.1	5	13.2
250	10	292	203	68	250,5	45	92,4	359 355	4-29	115	88,9	4-14,3	28,45	325	13	31,45	8	19.2
300	12	337	242	78	301.6	45	105,34	400 410	4-29	140	107,95	4-14,3	31.6	403	20	34.6	8	32,5
350	14	368	267	78	333.3	45	91.11	460 470	4-30	140	107,95	4-14,3	31.6	436	20	34.6	8	41.3
400	16	400	309	86 102	389.6	51.2 72	100,47 102.42	515 525	4-26 4-30	197	158,75	4-20,6	33,15	488	20	36,15	10	61
450	18	422	328	105 114	440,51	51.2 72	88,39 91,51	565 585	4-26 4-30	197	158,75	4-20,6	37,95	536	20	41	10	79
500	20	480	361	127	491.6	64.2 82	86,99 101.68	620 650	4-26 4-33	197	158,75	4-20,6	41.15	590	22	44.15	10	128
600	24	562	459	154	592,5	70,2 82	113.42 120,46	725 770	20-30 20-36	276	215,9	4-22,2	50,65	816	22	54,65	16	188
700	28	624	520	165	695	66	109,65	840	24-30	300	254	8-18	63,35	895	30	71,4	18	284
800	32	672	591	190	794.7	66	124	950	24-33	300	254	8-18	63,35	1015	30	71,4	18	368
900	36	720	656	203	864.7	118	117,57	1050	24-33	300	254	8-18	75	1115	34	84	20	713
1000	40	800	721	216	965	142	129,89	1160/1170	24-36	300	254	8-18	85	1230	35	95	22	864
1200	48	940,7	864	254	1160	150	101,5	1380/1390	32-39	350	298	8-22	105	1455	35	117	28	1210

Nota:A faixa de pressão é de 1,0 MPa ~ 2,5 MPa. Os dados acima são apenas para referência. Consulte o departamento de vendas da empresa para obter detalhes.
