Válvula borboleta de metal selada Gard tipo soldagem

Uma válvula borboleta "Tipo A" é um modelo básico de válvula borboleta, projetado especificamente para condições de trabalho de baixa pressão e baixa temperatura. O corpo da válvula é feito principalmente de ferro fundido ou aço fundido, com desempenho de vedação relativamente fraco. É adequado para cenários gerais de fechamento médio onde não são necessários altos requisitos de vedação.

Peça um orçamento

Instalação flexível e manutenção prática.
Baixa resistência operacional e alta eficiência de fluxo
Desempenho em condições de trabalho adversas
Estrutura de vedação de alta confiabilidade
Estrutura compacta e design leve

Instalação flexível e manutenção prática.

Instalação flexível e manutenção conveniente
01
Instalação em múltiplas estações: O projeto de vedação bidirecional não é limitado pela direção do fluxo do meio e suporta vertical/instalação horizontal;
02
Componentes de vedação removíveis: O anel de vedação é embutido de forma independente na placa borboleta e a manutenção não requer desmontagem da tubulação, reduzindo os custos de manutenção.

Baixa resistência operacional e alta eficiência de fluxo

Baixa resistência operacional e alta eficiência de fluxo
01
O canal de fluxo direto, combinado com a placa borboleta da estrutura da estrutura, reduz a resistência ao fluxo e é adequado para transportar meios de alto fluxo com baixo torque de acionamento. É compatível com pneumático /atuadores elétricos para conseguir abertura e fechamento rápidos (≤ 5 segundos).

Desempenho em condições de trabalho adversas

Desempenho sob condições de trabalho adversas
01
Resistência a altas temperaturas e alta pressão: A sede da válvula e a placa borboleta são feitas de materiais como aço inoxidável e liga dura à base de cobalto, que podem suportar altas temperaturas e meios de alta pressão (como vapor e óleo quente) até 800 °C;
02
Resistência à corrosão e ao desgaste: Todo o material metálico é resistente à corrosão química e a superfície de vedação é soldada com liga dura, o que prolonga a vida útil (abertura e fechamento contínuo ≥ 10000 vezes).

Estrutura de vedação de alta confiabilidade

Estrutura de vedação de alta confiabilidade
01
Vedação rígida multinível/design excêntrico triplo: usando elasticidade excêntrica tridimensional ou estrutura de vedação de metal multicamadas, o vazamento zero é alcançado e a taxa de desgaste da superfície de vedação é baixa (desapego instantâneo ao contato), resultando em melhor desempenho de vedação para uso a longo prazo;
02
Tecnologia de vedação dupla: combinação de vedação rígida metálica com estrutura de compensação elástica (como camada de grafite flexível), adequado para uma ampla faixa de temperatura de -50 °C~+800 °C, equilibrando a estanqueidade a altas temperaturas e a elasticidade a baixas temperaturas.

Estrutura compacta e design leve

Estrutura compacta e design leve
01
Adotando conexão de soldagem de topo sem flange, com pequeno volume e peso leve, é conveniente para instalação de tubulações e tratamento de isolamento, economiza espaço e tem uma aparência limpa.

Materiais dos Componentes Principais

Nome da peça	Material
valve body	Ferro fundido, aço inoxidável, alumínio, aço cromo-molibdênio e materiais especiais
disco de válvula borboleta	Aço fundido, liga de aço (cromado duro), aço inoxidável e materiais especiais
anel de vedação	Aço inoxidável, material resistente ao desgaste
valve stem	2Cr13, 1Cr13 aço inoxidável, aço alumínio-molibdênio
filler	grafite flexível

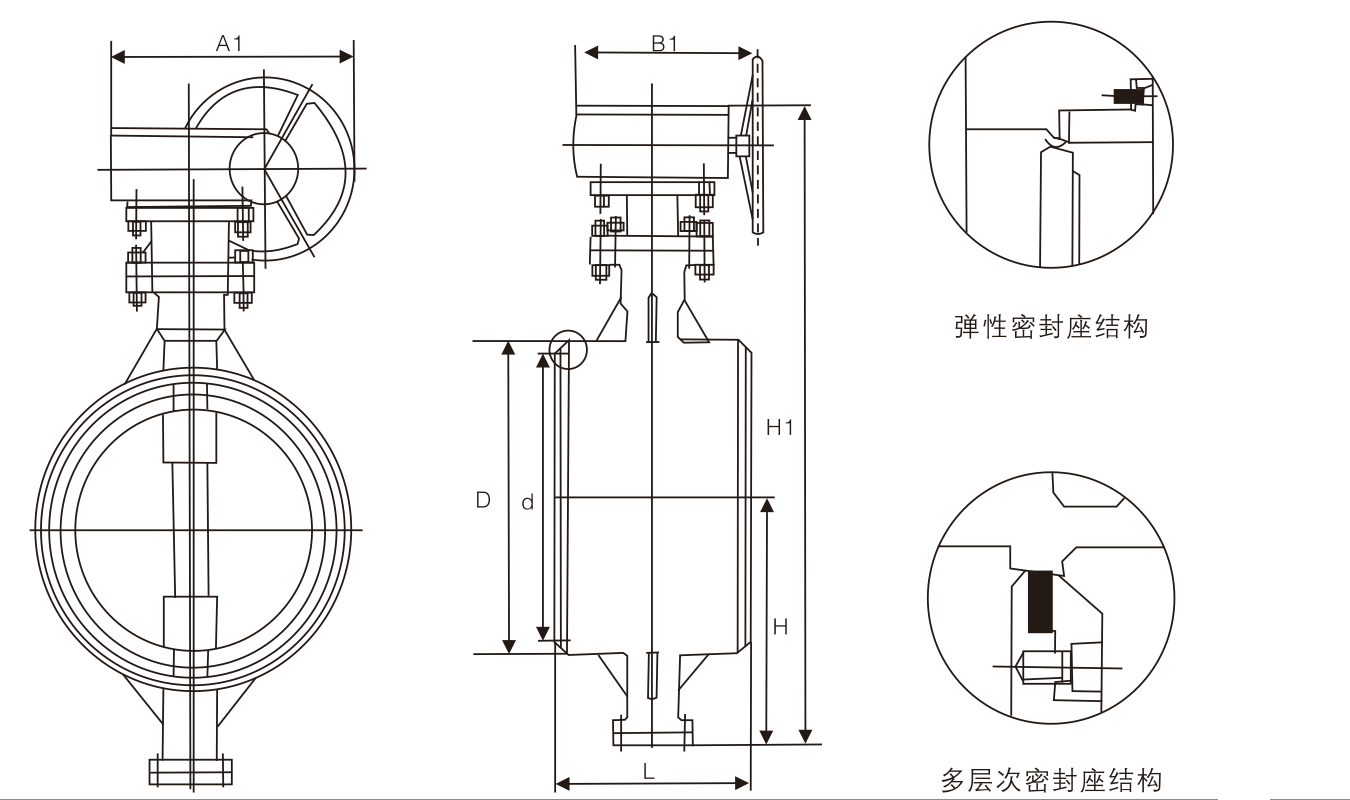

Especificações de Desempenho e Dimensões

Pressão nominal PN

0.6/1.0/1.6/2.5/4.0/6.4
Pressão de vedação

P x 1.1
Médio

Fumaça, gás, água, vapor, óleo, sais ácidos e alcalinos e outros meios
Temperatura (℃)

Aço carbono: -29 °C~425 °C/Aço inoxidável: -196 °C~600 °C

Pressão Nominal (PN)		PN0.6MPa							Pressão Nominal (PN)		PN1.0MPa
Diâmetro Nominal (DN)		Dimensões Gerais (Valor de Referência)							Diâmetro Nominal (DN)		Dimensões Gerais (Valor de Referência)
Milímetro	Inch	L	D	d	H	H1	A1	B1	Milímetro	Inch	L	D	d	H	H1	A1	B1
600	24	390	636	602	499	1280	570	660	600	24	390	636	602	499	1280	570	660
700	28	430	726	692	566	1480	750	550	700	28	430	726	692	566	1480	750	550
800	32	470	826	792	632	1608	750	550	800	32	470	826	792	632	1608	750	550
900	36	510	926	892	693	1857	750	550	900	36	510	926	892	693	1857	750	550
1000	40	550	1028	992	757	2038	900	750	1000	40	550	1028	992	757	2038	900	750
1200	48	630	1228	1192	851	2237	1000	925	1200	48	630	1228	1192	851	2237	1000	925
1400	56	710	1428	1392	876	2411	1000	925	1400	56	710	1428	1392	876	2411	1000	925
1600	64	790	1628	1592	1095	2756	1000	925	1600	64	790	1628	1592	1095	2756	1000	925
1800	72	870	1828	1792	1214	3093	1100	980	1800	72	870	1828	1792	1214	3093	1100	980
2000	80	950	2028	1992	1332	3355	1100	980	2000	80	950	2028	1992	1332	3365	1100	980

Pressão Nominal (PN)		PN1.6MPa							Pressão Nominal (PN)		PN1.6MPa
Diâmetro Nominal (DN)		Dimensões Gerais (Valor de Referência)							Diâmetro Nominal (DN)		Dimensões Gerais (Valor de Referência)
Milímetro	Inch	L	D	d	H	H1	A1	B1	Milímetro	Inch	L	D	d	H	H1	A¹	B1
80	3	180	90	78	90	356	180	200	600	24	390	636	602	509	1369	570	660
100	4	190	110	96	100	375	180	200	700	28	430	726	692	572	1492	750	550
125	5	200	135	121	113	401	180	200	800	32	470	826	792	638	1622	750	550
150	6	210	161	146	130	450	270	280	900	36	510	926	892	700	1924	750	550
200	8	230	222	202	205	545	400	425	1000	40	550	1028	992	765	2054	900	750
250	10	250	278	254	235	630	400	425	1200	48	630	1228	1192	860	2259	1000	925
300	12	270	330	303	275	715	450	560	1400	56	710	1428	1392	986	2610	1000	925
350	14	290	382	351	309	817	450	560	1600	64	790	1628	1592	1205	2840	1000	925
400	16	310	432	398	346	923	535	580	1800	72	870	1828	1792	1463	3205	1100	980
450	18	330	484	450	392	1059	535	580	2000	80	950	2028	1992	1574	3725	1100	980
500	20	350	535	501	427	1126	535	580	一	一	一	一	一	一	一	一	一

Nota: Faixa de pressão: 0,6 MPa ~ 6,4 MPa. Os dados acima são apenas para referência; para obter detalhes, consulte o departamento de vendas da empresa.

Aplicação da válvula

Transporte de Petróleo e Gás

O transporte de petróleo e gás envolve vários modos, como oleodutos e navios, e é o elo central da cadeia de abastecimento de energia.
Controle de Matérias-Primas Químicas

O controle de matérias-primas químicas abrange todo o processo de mineração, armazenamento e produção, garantindo segurança e estabilidade do processo.
Tubulação de vapor de alta temperatura no sistema de energia

Dutos de vapor de alta temperatura são o núcleo da transmissão de energia em sistemas de energia, apoiando a operação eficiente de usinas térmicas e nucleares.
Outras indústrias

As válvulas controlam fluidos em vários setores, como energia nova e eletrônica, garantindo uma produção segura e eficiente.
